標準型スパイラル熱交換器KSHS
スパイラル式熱交換器は、その「優れた性能」「高い信頼性」「コンパクト性」により各分野で数多く使用されていますが、更に幅広く、また手軽にご利用いただけるよう小型のものを規格標準化し、ロット生産しております。
安価・短納期
ロット生産し在庫しておりますので安価で短納期です。
型式
タイプ
標準型スパイラル熱交換器は仕樣条件に対し最適化を計るためにＨ，Ｌの2種類タイプをご用意しております。
| タイプ | H | L |
|---|---|---|
| NTU | 中 | 低 |
| 流量 | 中 | 大 |

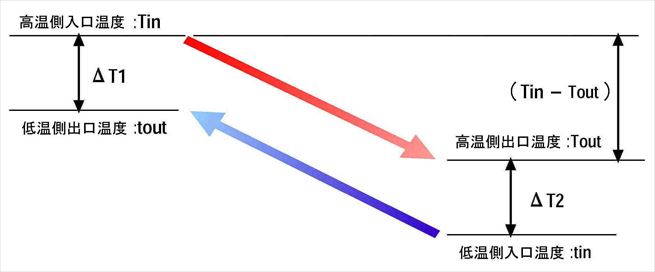

NTUh=(Tin - Tout) / LMTD：Number of Transfer Unit (熱移動単位数)
LMTD=(ΔT1 - ΔT2) / ln (ΔT1 / ΔT2)：対数平均温度差
規格表
| 型式 | 1H (横型) 1V (竪型) | ||||||
| 伝熱面積 | 2 ㎡ | 4 ㎡ | 8 ㎡ | 12 ㎡ | |||
| タイプ | H | H | L | H | L | H | L |
| 呼称 | 2H | 4H | 4L | 8H | 8L | 12H | 12L |
| 材質 | SUS316L | ||||||
| 設計温度 | 200℃ | ||||||
| 設計圧力 | FV-0.5 or 0-0.6MPaG | ||||||
| ノズル口径 | 40A | 50A | 65A | 50A | 65A | 50A | 65A |
| フランジ規格 | JIS10K | ||||||
| 型式 | 2V (竪型) | ||||||
| 伝熱面積 | 2 ㎡ | 4 ㎡ | 8 ㎡ | 12 ㎡ | |||
| タイプ | H | H | L | H | L | H | L |
| 呼称 | 2H | 4H | 4L | 8H | 8L | 12H | 12L |
| 材質 | SUS316L | ||||||
| 設計温度 | 200℃ | ||||||
| 設計圧力 | FV-0.5 or 0-0.6MPaG | ||||||
| ノズル口径 (渦巻流側) |
40A | 50A | 65A | 50A | 65A | 50A | 65A |
| ノズル口径 (軸方向流側) |
150A | 200A | 200A | 250A | 300A | 300A | 300A |
| フランジ規格 | JIS10K | ||||||
伝熱面積12㎡を超えるものはオーダーメイドで製作可能です。
詳しくは営業までお問い合わせください。
